套管式伸縮接頭的概念和應用范圍
也許大家還不知道套管式伸縮接頭是什么概念？套管式伸縮接頭有什么用處？套管式伸縮接頭的應用范圍有哪些？如何安裝套管式伸縮器？等等，那么，就讓小編逐一介紹給大家吧！
套管式伸縮接頭是通過體管、伸縮管、壓蘭、密封圈組成的，現在，套管式伸縮接頭比較適合應用于給排水工程，為城鎮的自來水塔、泵房水表、閥門的安裝、拆換提供了便捷，套管式伸縮接頭對長離管道使用的溫差所引起的伸縮問題，也起到了很好的填補作用。
既然套管式伸縮接頭有這么好的用處，那么如何安裝套管式伸縮接頭，就需要注意的事項有以下幾點了：
1、安裝長度最好在最大和最小的長度之間，這樣可以根據實際情況或者出現的問題可以進行調整的。
2、套管式伸縮接頭在安裝的時候，必須要松開壓盤螺栓，調整好安裝的長度，然后再對角把螺栓擰緊，千萬不要壓偏，以免起到止漏的作用。
3、伸縮接頭必須安裝在止回閥的后部。
4、伸縮接頭就像架空使用，兩端必須要安裝相應的固定支架，其自身是不會承受軸向拉力的，在必要的時候，是可以加防拉脫裝置的。
正因?yàn)樯炜s接頭擁有良好的綜合性能，因此，它能廣泛的應用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程的。

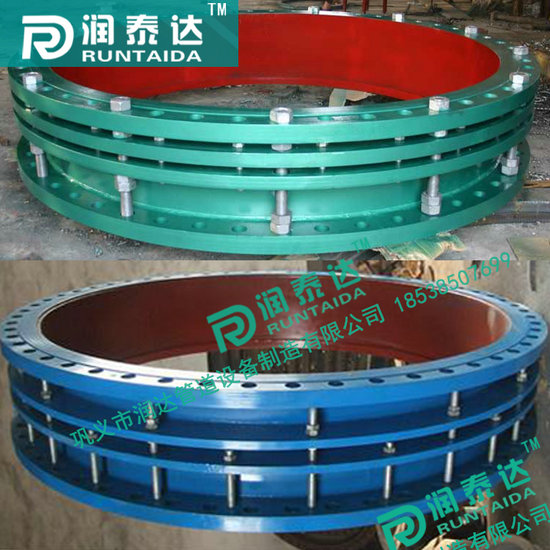

1. 伸縮接頭主要由本體、伸縮套管、壓蓋、密封圈、螺栓組成。伸縮體、伸縮套管、壓蓋采用16MnR制造而成，密封圈采用丁腈橡膠密封，具有良好的水密性和氣密性。緊固件為鎳基不銹鋼，耐磨 損耐腐蝕性強，使用壽命長。
2. 伸縮接頭和蝶閥等配套使用，通過自身兩法蘭面之間的軸向伸縮和徑向角位移，來補償管線法蘭的位置及角度誤差，消除因管道溫差造成的管道內應力，給管道的安裝和維修帶來極大的方便。
3. 伸縮接頭在出廠時的結構長度為最小長度，密封圈壓蓋螺栓為緊狀態，安裝時要拉至安裝長度，安裝后及時將壓蓋螺栓緊固；用于連接閥門時，可把伸縮節調到所需長度，但不得超出伸縮量范圍。如用于補償管道因溫差引起的位移，安裝時必需在常溫下調整至安裝長度；伸縮接頭可在管線任意位置上安裝，但用于連接閥門時要位于閥后；較長或較重的管道要在伸縮器附近設置活動支座，保證伸縮接頭運行正常；安裝后要及時將伸縮器壓蓋螺栓緊固，注意松緊程度，要根據管道工作壓力調節，太緊或太松會影響密封效果和伸縮性，靈活性，同時要及時將限位螺栓固定好，防止使用時拉脫。
|
公稱同徑 |
管子外徑 |
長度L |
法蘭連接尺寸 |
||||||
|
L1 |
L2 |
0.6MPa |
1.0MPa |
||||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
||||
|
65 |
76 |
105 |
118 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
89 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
||
|
100 |
108 |
123 |
210 |
170 |
220 |
180 |
|||
|
114 |
240 |
200 |
8-18 |
250 |
210 |
||||
|
125 |
133 |
265 |
225 |
285 |
240 |
8-22 |
|||
|
140 |
|||||||||
|
150 |
159 |
340 |
295 |
||||||
|
168 |
|||||||||
|
200 |
219 |
320 |
280 |
||||||
|
250 |
273 |
129 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
|
300 |
325 |
130 |
|
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
355 |
159 |
490 |
445 |
505 |
460 |
16-22 |
||
|
377 |
|||||||||
|
400 |
406 |
540 |
495 |
16-22 |
565 |
515 |
26-26 |
||
|
426 |
|||||||||
|
450 |
457 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
||
|
480 |
|||||||||
|
500 |
508 |
645 |
600 |
20-22 |
670 |
620 |
|||
|
530 |
|||||||||
|
600 |
610 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
||
|
630 |
|||||||||
|
700 |
720 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
||
|
800 |
820 |
220 |
255 |
975 |
920 |
24-26 |
1015 |
950 |
24-33 |
|
900 |
920 |
1075 |
1020 |
1115 |
1015 |
28-33 |
|||
|
1000 |
1020 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
||
|
1200 |
1220 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-40 |
||
|
1400 |
1420 |
270 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
|
1600 |
1620 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
||
|
1800 |
1820 |
2045 |
1970 |
44-40 |
2115 |
2020 |
44-48 |
||
|
2000 |
2020 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
||
|
2200 |
2220 |
275 |
2475 |
2390 |
52-42 |
2550 |
2440 |
52-56 |
|
|
2400 |
2420 |
2685 |
2600 |
56-42 |
2760 |
2650 |
56-56 |
||
